GG1A固定式交流金属封闭开关设备
空气绝缘开关柜
适用范围：
适用于3.6~12KV三相交流50HZ单母线和单母线带旁路的电力系统作为接受与分配电能的配电装置。
产品详情
GG-1A（F）（Z）-12固定式交流金属封闭开关设备适用于3.6~12KV三相交流50HZ单母线和单母线带旁路的电力系统作为接受与分配电能的配电装置。柜内装设真空断路器或真空断路器与操作机构为一体的组合电器，该柜具有灭弧能力强，结构简单、操作方便、性能可靠、维修方便、运行可靠等特点，主回路方案完整，可以满足各种供配电系统的需要。
本产品符GB3906《3~35kV交流金属封闭开关设备》，GB/T11022《高压开关设备和控制设备标准的共用技术要求》，IEC60298《额定电压1KV以上52KV及以下交流金属封闭开关设备和控制设备》，IEC60694《高压开关设备和控制设备共用条款》等标准要求。
二、使用条件
1、周围空气温度上限：+40℃、下限：-10℃、日平均温度不超过35℃；
2、海拔高度不超过1000米；
3、相对环境湿度日平均不大于95%，月平均不大于90%；
4、地震烈度不超过8级；
5、水蒸气压力日平均值不超过2.2Kpa，月平均值不超过1.8kpa；
6、无火灾、爆炸危险、严重污染、化学腐蚀及剧烈振动的场所。
注：超出上述正常使用条件时，用户可与我公司协商解决。

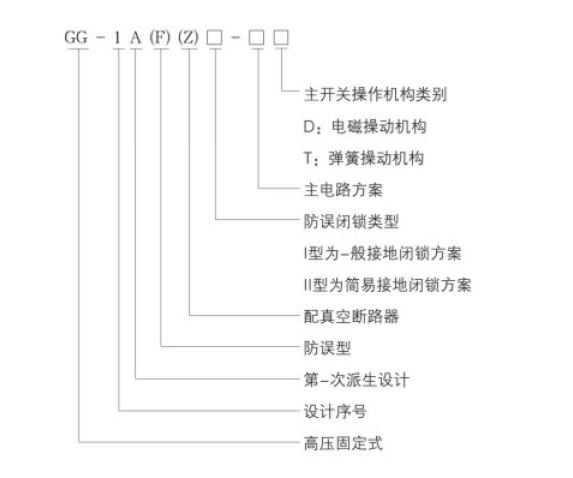

三、产品型号及含义
开关柜柜体式采用框架式金属封闭结构，柜体骨架由角钢焊接而成。其中断路器柜前面有门和操作板，两侧有防护板与邻柜相隔。一、二次电器元件各成系统，并且相互隔离。 中间隔板将柜内分为上下两部分。上部为断路器室，下部为隔离开关和电缆室，电流互感器安装在中间隔板上。右上方是断路器室的大门，下方是隔离开关和电缆室的门，各门的开闭均有联锁控制。 正面左上角是带门的继电器室，门上安装监测仪表，信号灯等控制保护等二次元件。继电器室下面室端子室和操作板。左下角的小门内装有合闸接触器和熔断器。柜顶有隔板与断路器室隔开、隔板上面装有隔离开关和主母线。
采用带锁的控制开关和“红绿牌”来实现防止走错方位、误分误合断路器，红绿牌装在控制室与各柜相对应的模拟线路板上，控制开关在开关柜低压室面板上。
旁路操作、柜与柜之间的联锁，采用机械闭锁实现防止带负荷分合隔离开关，保证隔离开关与断路器之间的程序性。
采用连锁机构、程序锁实现防止误入带电间隔。
开关柜按接地方式的不同分为“一般型闭锁方案”和“简易型闭锁方案”两种类型。“一般型闭锁方案”采用接地开关作为线路接地保护，接地开关装配于开关设备的进出线隔离开关上，能保证安全可靠的接地。“简易型闭锁方案”采用了GN19-10隔离开关，其接地采用了具有防误功能的接地桩作为线路的接地保护，用户停电检修时将接地线挂在接地桩端上即可。
开关设备分电缆进出线和架空进出线两种，架空进出线方案由主柜和附柜组成。主柜顶部为主母线和母线侧隔离开关，中部装正空断路器，架空进出线方案出线侧隔离开关装在附柜中。电缆侧隔离开关装在开关设备下部。开关设备前上部分为低压室，控制保护和测量单元装于此室或面板上。开关设备正面左操作板上装有隔离开关操作机构以及断路器，上下门等与之联锁的装置。对于旁路母线系统，旁路隔离开关装于附柜内，其操作机构装于柜后。

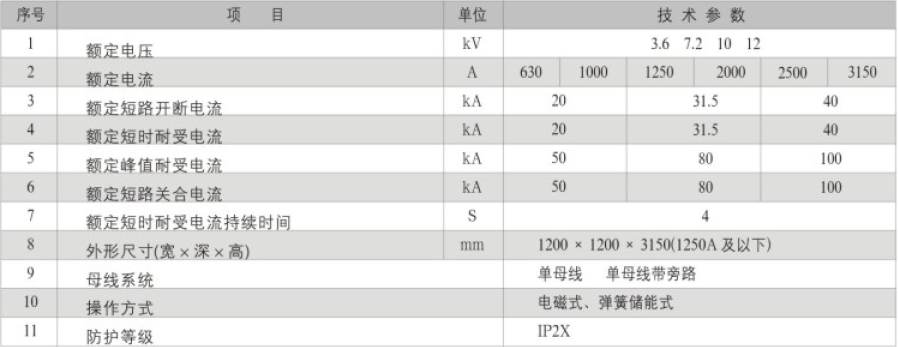

五、技术参数
1.主回路方案图或主回路系统图；
2.控制回路电气原理图，端子排列图；
3.开关设备布置平面图；
4.柜体颜色（如无要求按公司标准）；
5.柜内元件清单（包括元器件名称、规格型号及数量）；
6.所需备品备件清单；
7.如有特殊要求请附详细说明。
