KYN28A-12（GZS1）铠装移开式交流金属封闭开关设备
空气绝缘开关柜
适用范围：
适用于三相交流额定电压12kV，额定频率50Hz电力系统。
产品详情
KYN28A-12(Z)(GZS1-12)型铠装移开式交流金属封闭开关设备适用于三相交流额定电压12kV，额定频率50Hz电力系统，主要用于发电厂、变电站、工矿企业的变配电中心及大型高压电动机起动设备等，作为接受和分配电能之用，并对电路实行控制、保护及监测；可用于单母线、单母线分段系统或双母线系统。
本产品符合GB3906《3~35kV交流金属封闭开关设备》、GB/T11022《高压开关设备和控制设备标准的共用技术要求》、IEC60298《额定电压1KV以上52KV及以下交流金属外壳开关设备和控制设备》、DL/T404《户内交流高压开关柜订货技术条件》标准的要求。
二、正常使用条件、
1、环境温度：最高温度+40℃，最低温度-15℃；
2、环境湿度：日平均不大于95%，月平均值不大于90%；
3、海拔高度：1000迷以下；
4、抗地震度；地震烈度不超过8度；
5、水蒸气压力日平均值不超过2.2Kpa，月平均值不超过1.8kpa；
6、周围空气应不含腐蚀性或可燃气体、水蒸气等明显污染；
7、无严重污秽及经常性的剧烈振动；
8、在超过GB3906规定的正常环境条件下使用时，由用户和制造厂协商。
注：①相对湿度大于70%时应接通电加热器。
②凡海拔高度超过1000m的地方，按JB/Z102-71规定处理。

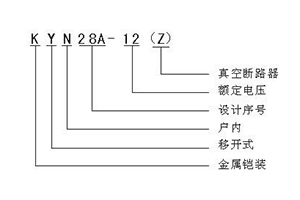

三、型号及含义
1、柜体结构采用敷铝锌板经多重折弯组装而成；精度高、抗腐蚀、重量轻、强度高、零配件通用性强。
2、可配用VS1(ZN63)系列或进口VD4系列真空断路器，适用性广，可靠性高。
3、手车设有工作、试验位置、各位置均有定位和显示装置，安全可靠。
4、可配用电压互感器手车、计量手车、隔离手车、站用变落地手车等相同用途的手车具有互换性；
5、更换断路器简单，互换性好；
6、安全可靠有效的“五防”闭锁，防止误操作；
7、柜体装有观察窗，可观察柜内元件的工作状态；
8、防护等级高，可防止杂物和虫害侵入；开关柜的外壳防护等级达到IP4X，各隔室的防护等级为IP2X；
9、柜体可靠墙安装、柜前维护、减少占地面积；
10、各高压室均有泄压通道，确保人身安全；
11、电缆室空间充裕、可连接多根电缆；
12、断路器室和电缆室可分别加装加热器，防止凝露与腐蚀发生。

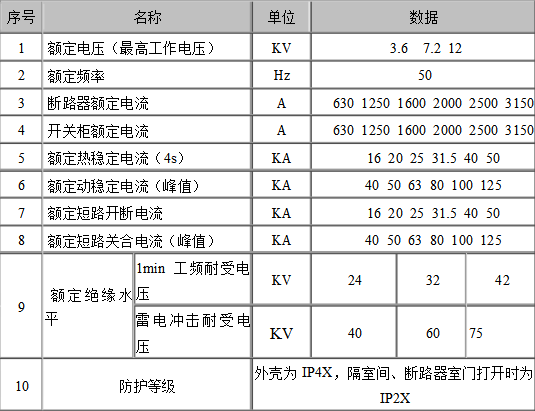

13、断路器室和电缆室可根据用户要求分别加装照明装置，以方便维护及检修。五、技术参数
1.主回路方案图或主回路系统图；
2.控制回路电气原理图，端子排列图；
3.开关设备布置平面图；
4.柜体颜色（如无要求按公司标准）；
5.柜内元件清单（包括元器件名称、规格型号及数量）；
6.所需备品备件清单；
7.如有特殊要求请附详细说明。
