GCS低压抽出式开关柜
抽出式开关柜
适用范围：
适用于发电厂、变电所、石油、化工、冶金、纺织、高层建筑等低压配电系统的动力、配电和电动机控制中心、电容补偿等的电能转换、分配和控制之用。
产品详情
GCS低压抽出式开关柜适用于发电厂、变电所、石油、化工、冶金、纺织、高层建筑等低压配电系统的动力、配电和电动机控制中心、电容补偿等的电能转换、分配和控制之用。
在单机大容量的发电厂、大规模石化等行业的低压动力控制中心和电动机控制中心等电力使用场合时能满足与计算机接口的特殊需要。
具有分断、接通能力高、动热稳定性好、电气方案灵活，组合方便，结构新颖、防护等级高等特点，可以作为低压抽出式开关柜的换代产品使用。目前，GCS抽出式开关柜已被电力用户广泛选用。符合IEC439《低压成套开关设备和控制设备》GB7251《低压成套开关设备》等标准要求。
二、环境条件
1、周围空气温度不高于+40℃，不低于-5℃，24h内平均温度不得高+35℃，超过时需根据实际情况降容运行。
2、周围空气相对湿度在高温度为+40℃不能超过50%，在较低温度时允许有较大的相对湿度，如+20℃时为90%，应考虑到由于温度的变化可能会偶然产生凝露的影响。
3、海拔高度不超过2000M。
4、装置安装时与垂直的倾斜度不超过5%，且整组柜子排列相对平整。
5、装置应安装在无剧烈震动和冲击以及无腐蚀性物质的场所。
6、本装置适应于在以下温度范围内运输和储存：-25℃至+55℃，在短时间（24小时）内不超过+70℃。在这些极限温度下装置不应遭到任何不可恢复的损伤，而且在正常的条件下应能正常工作。
7、用户有特殊要求时，可以和制造厂协商解决。

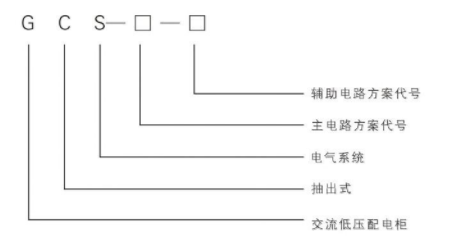

三、型号及含义
主构架上均有安装模数孔E=20mm。装置各功能室严格分开，其隔室主要分为功能单元室、母线室、电缆室，各单元的功能相对独立。装置将水平母线置于柜后，使电缆室上下均有出线通道。
A.抽屉层模数高为160mm，分为1/2单元、1单元、2单元、3单元四个尺寸系列，单元回路额定电流在400A及以下。
B.抽屉改变仅高度尺寸上变化，其宽度深度不变；相同功能单元的抽屉具有良好的互换性。
C.装置的每柜内可以配置11个1单元的抽屉或22个1/2单元的抽屉。
D.抽屉进出线根据回路电流大小采用不同片数的同一规范片式接插件一般一片接插件≤200A。
E.1/2单元抽屉与电缆室的转接采用背板式结构ZJ-2型转接件。
F.单元抽屉与电缆室的转接，按电流大小采用不同片数的同一规范片式接插件，一般一片接插件≤200A。
G.抽屉面板有合断试验抽出等位置的明显标志，抽屉设有机械联锁装置。
馈电柜和电动机控制柜设有专用的电缆隔室，功能单元室与电缆隔室内电缆的连接通过转接件或转接铜排实现，既提高了电缆的使用可靠性，又极大的方便了用户对电缆的安装与维修。
装置的功能单元辅助接点对数一单元以上的为32对。1/2单元的为20对。能满足自动化用户和计算机接口的需要。
以抽屉为主体，同时具有抽出式和固定式，可以混合组合，任意选用。
装置按三相五线制和三相四线制设计，设计部门和用户可方便地选用PE+N或PEN方式。
柜体的防护等级为IP30、IP40，可以按用户需要选用。

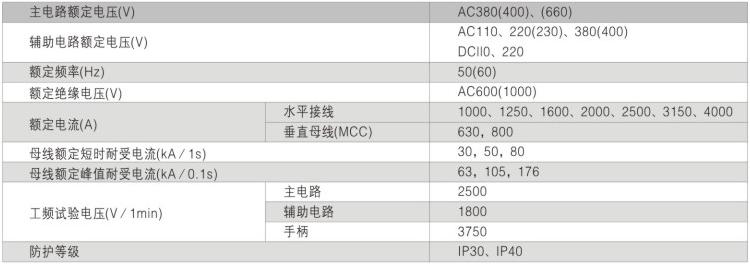

五、技术参数
1.主回路方案图或主回路系统图；
2.控制回路电气原理图，端子排列图；
3.开关设备布置平面图；
4.柜体颜色（如无要求按公司标准）；
5.柜内元件清单（包括元器件名称、规格型号及数量）；
6.所需备品备件清单；
7.如有特殊要求请附详细说明。
