PZ系列低压综合配电箱
非标箱（柜）
适用范围：
适用于频率50Hz,额定电压500V及以下，负荷电流不大于100A的单相及三相电路中，作动力照明、电动机控制、对电路进行过载、漏电及短路保护。
产品详情
PZ系列低压综合配电箱适用于频率50Hz,额定电压500V及以下，负荷电流不大于100A的单相及三相电路中，作动力照明、电动机控制、对电路进行过载、漏电及短路保护。该箱设计合理，体积小、外形美观、使用安全可靠，广泛用于工厂、大厦、住宅、商场等场所。
本产品符合GB7251.3-2006《低压成套开关设备和控制设备》及IEC60439—3《低压成套开关设备和的控制设备》标准要求。
二、使用条件
1、海拔高度不超过2000m。
2、周围空气温度不超过40℃以及不低于-25℃。
3、+20℃时空气相对湿度月平均不大于90%。
4、无剧烈振动和冲击的场所。
5、无爆炸危险场所，且介质中无足以腐蚀金属和破坏绝缘的气体及导电尘埃。

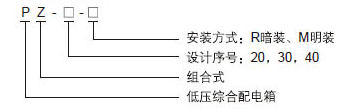

三、产品型号及含义
主要结构部件有盖、箱体、透明罩门、安装轨、导电排、进线护罩和母线挡板等，并有中性线和接地端子排。外壳分全塑、塑面铁底、钢和不锈钢等，可根据需要选择。箱内电器元件全部采用宽度为9mm模数化电器元件，安装于TH35-7.5型安装轨，根据需要可任意组合成各种不同的电路方案。安装的电器元件手柄外露，便于操作，其他带电部件均遮盖上盖内部。安装形式有明装(悬挂式)与暗装(嵌墙式)两种，暗装箱体备有预埋箱，便于用户安装使用。壳材料采用1.0mm厚优质钢板，外壳经高压静电喷涂处理，配以塑料透明面盖，造型美观大方，壳体上下侧均有敲落孔用户进出线方便。
1、模块化结构的工厂标；标准组合系统。
2、各款箱体设计新颖美观，集标准化系列化于一身。
3、照明箱单体三相可以能用，单级及多级，漏电可任意组合。
4、额定电流≤100A，外壳防护等级达到IP3X．
5、超薄型结构适用于轻质构墙的安装及墙面悬挂安装。
6、安全可靠的单相三相梳状母排连接，更有母排绝缘保护套使之安全性能更高，热稳定性更好。

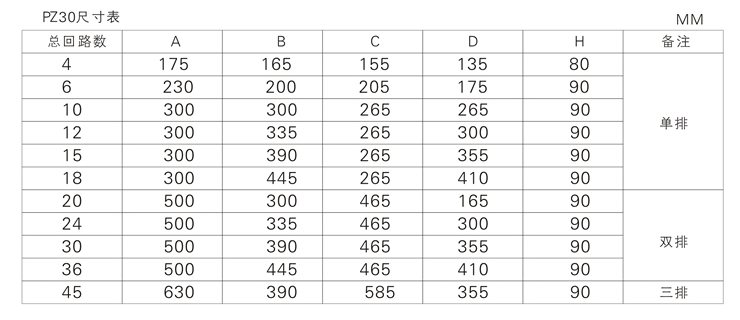

五、技术参数和安装尺寸
订货时要注明：
1、型号；
2、回路数；
3、安装方式(明装或暗装)；
4、箱体颜色。
