欧式箱变
预装式变电站
适用范围：
适用于城市公共配电、工矿企业、建筑、住宅、山区、宾馆、公园及工地施工等场所，作为配电系统中接受和分配电能之用。
产品详情
YB系列预装式变电站是将高压电器设备，变压器、低压电气设备等组合成紧凑型成套配电装置，用于城市公共配电、工矿企业、建筑、住宅、山区、宾馆、公园及工地施工等场所，作为配电系统中接受和分配电能之用。
具有成套性强，体积小，结构紧凑、运行安全可靠、维护方便、以及可移动等特点，可实现环网型和终端型供电方式。本产品符合GB/T17467-2010《高压/低压预装式变电站》标准要求。
二、环境条件：
1、环境温度：最高温度+40℃，最低温度-25℃；24小时周期内平均温度不超过+35℃。
2、环境湿度：日平均不大于95%，月平均值不大于90%；
3、海拔高度：1000米以下；
4、抗地震度；地震水平加速度不大于0.4m/s2，垂直加速度不大于0.2m/s2；
5、水蒸气压力日平均值不超过2.2Kpa，月平均值不超过1.8kpa；
6、周围空气应不含腐蚀性或可燃气体、水蒸气等明显污染；
7、无严重污秽及经常性剧烈振动的场所；
在超过正常环境条件下使用时，由用户和制造厂协商。

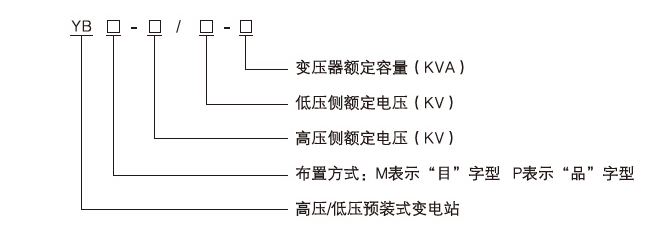

三、型号及含义
高压侧
预装式变电站高压侧一般采用负荷开关-熔断器组合电器保护、熔断器任一相熔断后，三相联动脱扣；负荷开关有压气式、真空、六氟化硫等可选，可配电动操作机构，实现自动化升级；熔断器为高压限流熔断器，带撞击器，动作可靠，开断容量大。对于800KVA以上的变压器，也可采用真空断路器保护。
低压侧
低压侧可选用GGD、GCK、MNS、GCS等开关柜作为输出单元，低压侧主开关采用万能式或智能型断路器，出线开关选用新型塑壳式开关，具有体积小、飞弧短、出线灵活；智能型自动跟踪无功补偿控制装置，有接触器和无触点两种投切方式供用户选择。
变压器
变压器选用低损耗、油浸式、全密封S9、S10、S11系列变压器，也可选用树脂绝缘干式变压器。
1、预装式变电站由高压室、变压器室和低压室组成，可布置成目子型或品字型；
2、具有终端，环网或双电源供电方式；
3、可做成单台或双台变压器的供电方案；
4、可选择油浸电力变压器和干式电力变压器；
5、“五防”闭锁功能齐全，操作维护方便，运行安全可靠。
6、外壳材料为不锈钢、铝合金、冷轧板、复合板、非金属材料或两者的组合等。具有牢固、隔热通风、防尘、防潮、耐老化、阻燃、维护方便等特点。
7、箱体顶盖设计为双层结构，夹层间充满泡沫塑料，具有良好的隔热作用。高、低压室在其内部设计独立的顶板，变压器室内设有防凝露及自动温控监视、加热、降温装置。
8、箱体采用自然通风，也可加强迫通风设备。门板及侧板外侧对应百叶窗的位置上装有防尘装置。
9、变电站保护性能完善，操作方便，高低压计量可选择，可根据用户要求配备自动无功补偿装置。
10、体积小、重量轻、外形美观与环境协调
11、高压环网柜内可装配自动化终端（RTU）实现短路级单相接地故障的可高检测，具备“四遥”功能，便于配网自动化升级。

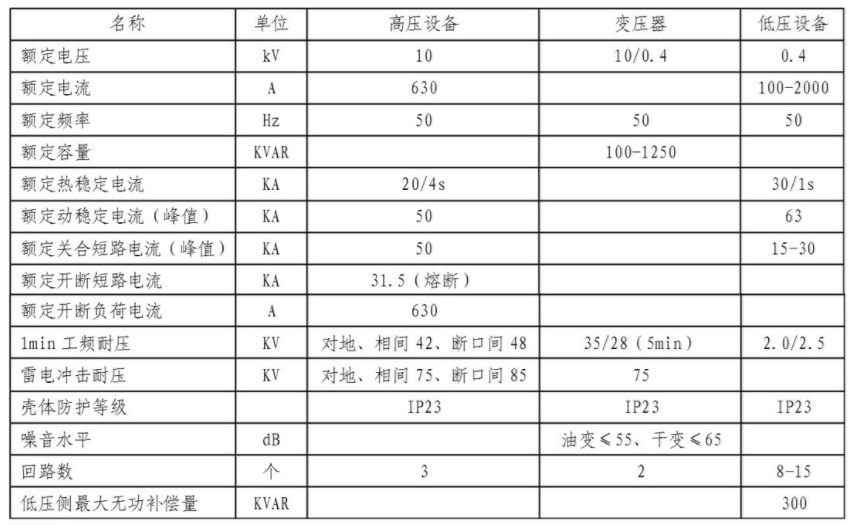

五、主要技术参数
1、型号、容量、数量、颜色及外形尺寸要求、外壳材料。
2、变压器的型号、性能、联结组别、分接范围及阻抗要求。
3、高低压测一次接线方案、元器件型号、规格和要求。
4、电力智能化管理或物业管理对箱式变电站的入网配置要求。
5、使用环境要求。
